Comprendre le fonctionnement d’un hayon élévateur, ses capacités et dimensions courantes, les véhicules compatibles et son utilisation avec un transpalette.
Définition

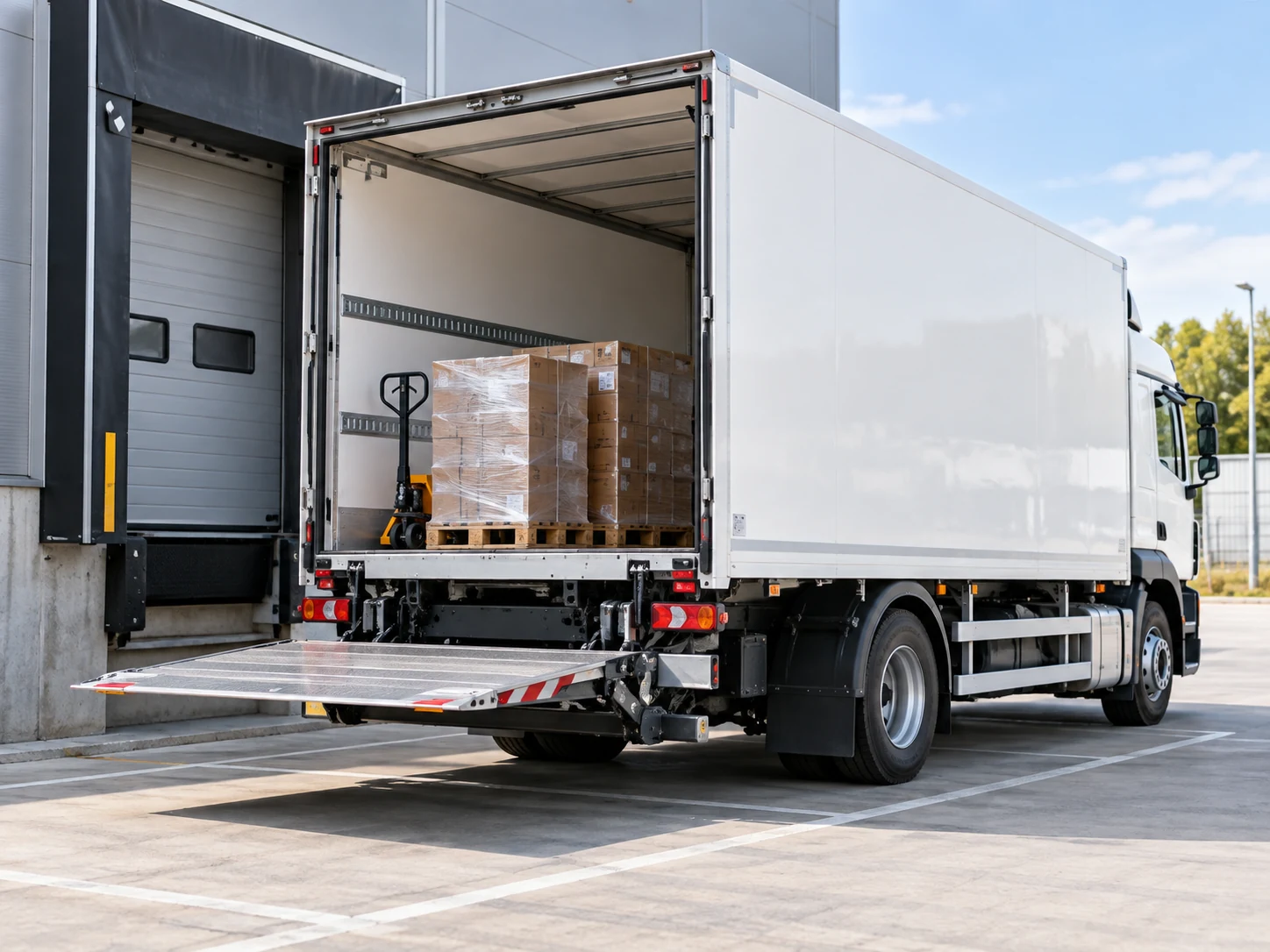

Le hayon élévateur est une plateforme de levage installée à l’arrière d’un véhicule utilitaire ou poids lourd. Il crée un véritable pont mobile entre le niveau du sol et le plancher du véhicule, afin de monter ou descendre des palettes, rolls, matériels ou autres charges lorsqu’aucun quai ni chariot élévateur n’est disponible sur le lieu de livraison.
Il n’existe pas un hayon unique. La capacité, les dimensions de plateforme, l’architecture hydraulique et la géométrie de montage varient selon le véhicule, la carrosserie et l’utilisation prévue. Les gammes actuelles de fabricants spécialisés couvrent les fourgons d’origine, caisses fermées, camions bâchés ou Tautliner, porteurs, remorques et semi-remorques, avec des capacités allant de quelques centaines de kilogrammes à plusieurs tonnes.
Fonctionnement hydraulique
Le hayon est généralement entraîné par un groupe électrohydraulique alimenté par le réseau 12 V ou 24 V du véhicule. La pompe met l’huile hydraulique sous pression et alimente les vérins. Selon la conception, un modèle léger peut fonctionner avec un vérin de levage et un vérin d’inclinaison, tandis que les systèmes plus puissants à quatre vérins utilisent deux vérins de levage et deux vérins d’inclinaison.
Le chiffre inscrit sur un hayon ne signifie pas que cette charge peut être posée n’importe où sur la plateforme. Les fabricants définissent la capacité nominale pour une distance de charge précise, souvent comprise entre environ 600 et 1 000 mm selon les modèles. Lorsque le centre de gravité s’éloigne du véhicule, la charge admissible diminue conformément au diagramme de charge du hayon.
Repères techniques
Il n’existe pas de dimension universelle. Les valeurs ci-dessous sont des repères issus de gammes actuelles de fabricants spécialisés ; elles doivent toujours être vérifiées sur le hayon et le véhicule réellement utilisés.

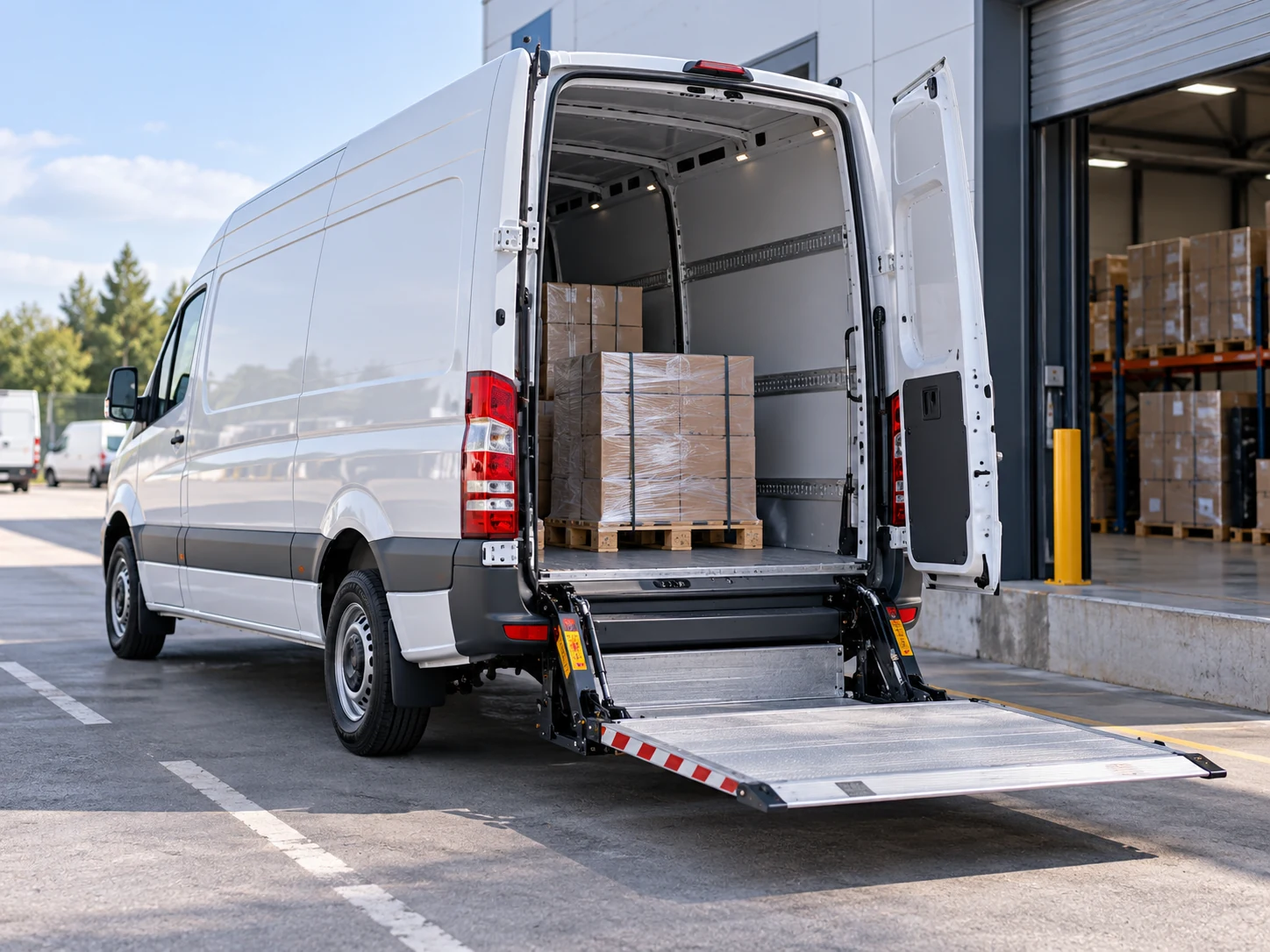

Les gammes légères comprennent couramment des hayons de 600 et 750 kg. Selon le modèle et le véhicule, on rencontre des plateformes d’environ 1,45 à 1,80 m.
Les modèles de 1 000 kg sont fréquents sur les véhicules intermédiaires. Des gammes actuelles utilisent des distances de charge de 600 ou 800 mm et des plateformes autour de 1,80 m.
Les hayons 1 500 kg à quatre vérins sont largement proposés sur porteurs et configurations plus lourdes, avec des distances de charge couramment situées autour de 750 à 1 000 mm.

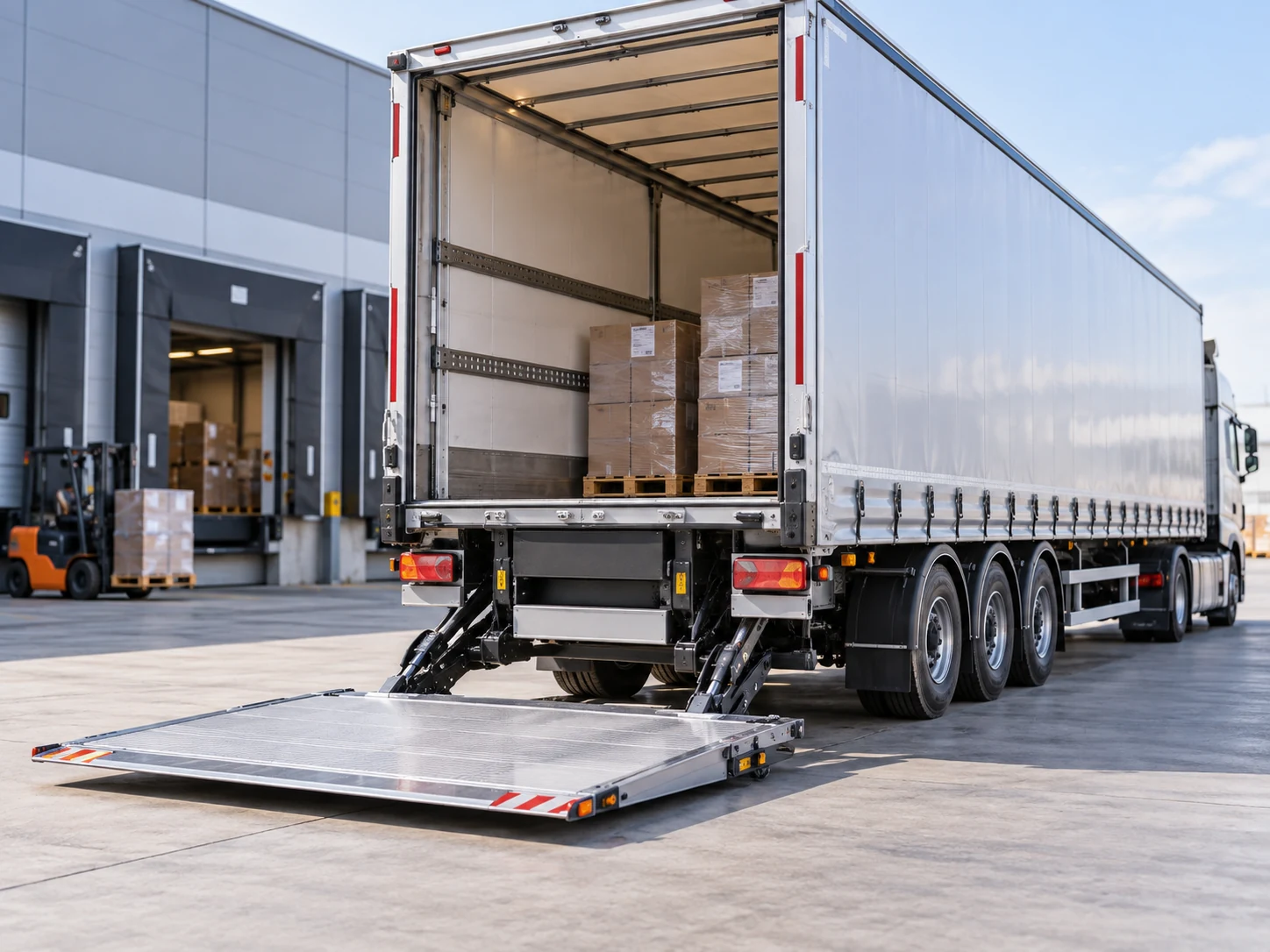

Des hayons de 2 000 kg équipent des poids lourds, remorques et semi-remorques. Des gammes spécialisées dépassent cette capacité pour certains usages.

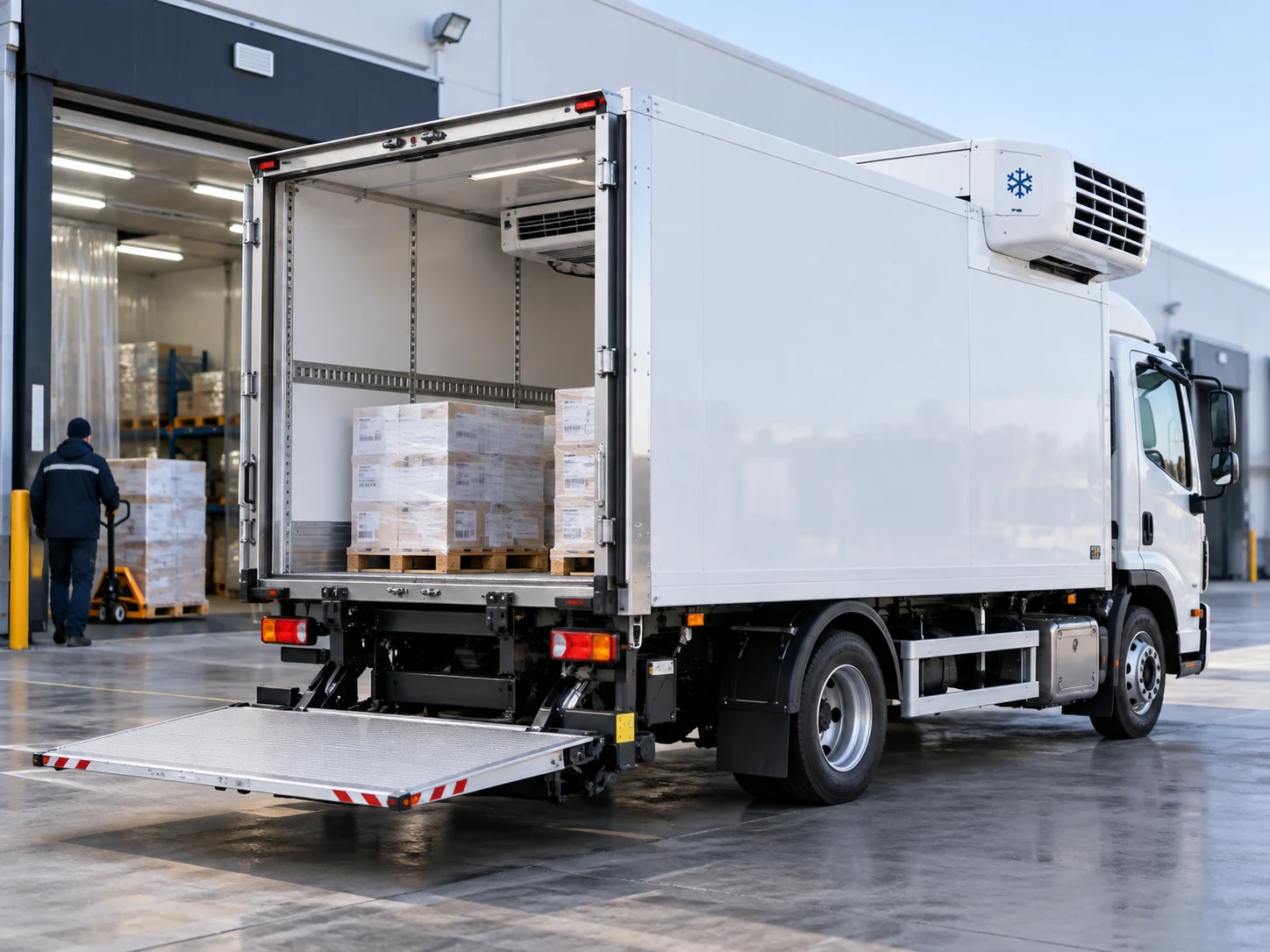

Compatibilité véhicule
Le choix ne dépend jamais uniquement du type de carrosserie. Le porte-à-faux arrière, la géométrie du châssis, la garde au sol, la présence éventuelle d’un attelage, la hauteur de plancher, l’alimentation électrique et la charge utile restante doivent être vérifiés avant de sélectionner un hayon.

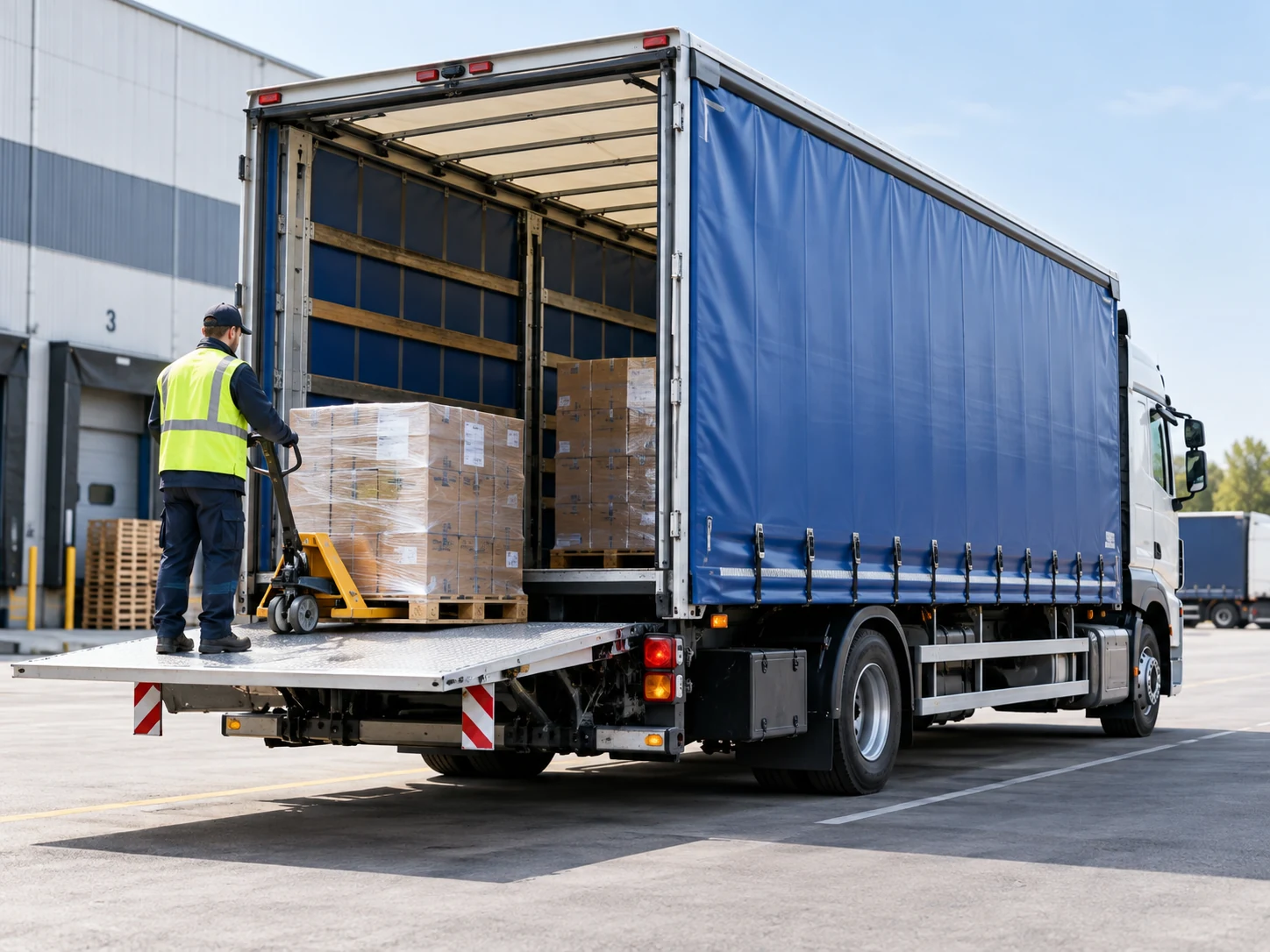

Hayon + transpalette
Le hayon assure le déplacement vertical, mais il ne déplace pas la palette dans la caisse ou jusqu’au point de dépose. C’est pourquoi les chauffeurs utilisant un véhicule équipé d’un hayon disposent souvent d’un transpalette manuel ou électrique. Le transpalette déplace la charge horizontalement tandis que le hayon permet de franchir la différence de niveau entre le sol et le plancher du véhicule.
Le poids cumulé de la palette, de la marchandise et du transpalette doit rester compatible avec le diagramme de charge du hayon ainsi qu’avec la charge utile du véhicule.
Configurations
La plateforme se referme verticalement à l’arrière de la carrosserie. C’est une configuration très fréquente sur les véhicules de distribution.
Le hayon se range sous le châssis lorsqu’il n’est pas utilisé, ce qui libère l’arrière du véhicule et peut faciliter les opérations à quai.
Des plateformes partielles, hayons à colonnes ou versions spécifiques existent pour répondre à certaines contraintes d’accès, de carrosserie ou de manutention.
Usages courants
Drivet Transport International
Cela dépend du modèle et du centre de charge. Les hayons courants de distribution vont souvent d’environ 500 ou 600 kg jusqu’à 2 000 kg, avec des modèles spécialisés au-delà. La capacité nominale n’est valable qu’à la distance de charge définie par le fabricant : plus le centre de gravité s’éloigne du véhicule, plus la charge admissible diminue.
Oui, selon le châssis, la carrosserie, le porte-à-faux arrière et la charge utile disponible. Les fabricants proposent des solutions pour fourgons d’origine, caisses fermées, bâchés ou Tautliner, porteurs, remorques et semi-remorques. Le montage doit toujours être validé pour la configuration exacte du véhicule.
Un hayon standard à plateau rabattable se referme généralement verticalement à l’arrière du véhicule. Un hayon rétractable se range sous le châssis lorsqu’il n’est pas utilisé, ce qui peut préserver l’accès arrière ou faciliter certains chargements à quai selon la configuration.
Le hayon sert à faire passer la palette du niveau du plancher du véhicule au niveau du sol. Le transpalette sert ensuite à déplacer la palette horizontalement. Les chauffeurs effectuant des livraisons sans quai disposent donc souvent d’un transpalette manuel ou électrique.
Non. La capacité d’un hayon est liée à un centre ou une distance de charge précise. Il faut respecter le diagramme de charge du fabricant, car la charge admissible diminue lorsque le centre de gravité s’éloigne de l’arrière du véhicule.
